NPT、PT、R、G螺纹、管螺纹、锥度管螺纹标准尺寸表 |
关于NPT、PT、R、G螺纹标准尺寸表、管螺纹标准尺寸表、锥度管螺纹对照表规格表等相关信息。
| G管螺纹的基本尺寸 | |||||||||||||||
| 基本尺寸 | 中径公差 | 小径公差 | 大径公差 | ||||||||||||
|
螺纹的 尺寸 代号 |
25.4mm 内包含 的牙数 |
螺距 P |
牙高 h |
大径 | 中径 | 小径 | 内螺纹 | 外螺纹 | 内螺纹 | 外螺纹 | |||||
|
下偏 差 |
上偏差 + |
下偏差 |
上偏 差 |
下偏 差 |
上偏差 + |
下偏 差 |
上偏 差 |
||||||||
| A级 | B级 | ||||||||||||||
| 1/8 | 28 | 0.907 | 0.581 | 9.728 | 9.147 | 8.566 | 0 | 0.107 | -0.107 | -0.214 | 0 | 0 | 0.282 | -0.214 | 0 |
| 1/4 | 19 | 1.337 | 0.856 | 13.157 | 12.301 | 11.445 | 0 | 0.125 | -0.125 | -0.250 | 0 | 0 | 0.445 | -0.250 | 0 |
| 3/8 | 19 | 1.337 | 0.856 | 16.662 | 15.806 | 14.950 | 0 | 0.125 | -0.125 | -0.250 | 0 | 0 | 0.445 | -0.250 | 0 |
| 1/2 | 14 | 1.814 | 1.162 | 20.955 | 19.793 | 18.631 | 0 | 0.142 | -0.142 | -0.284 | 0 | 0 | 0.541 | -0.284 | 0 |
| 5/8 | 14 | 1.814 | 1.162 | 22.911 | 21.749 | 20.587 | 0 | 0.142 | -0.142 | -0.284 | 0 | 0 | 0.541 | -0.284 | 0 |
| 3/4 | 14 | 1.814 | 1.162 | 26.441 | 25.279 | 24.117 | 0 | 0.142 | -0.142 | -0.284 | 0 | 0 | 0.541 | -0.284 | 0 |
| 7/8 | 14 | 1.814 | 1.162 | 30.201 | 29.039 | 27.877 | 0 | 0.142 | -0.142 | -0.284 | 0 | 0 | 0.541 | -0.284 | 0 |
| 1.000 | 11 | 2.309 | 1.479 | 33.249 | 31.770 | 30.291 | 0 | 0.18 | -0.180 | -0.360 | 0 | 0 | 0.640 | -0.360 | 0 |
| 1-1/8 | 11 | 2.309 | 1.479 | 37.897 | 36.418 | 34.939 | 0 | 0.18 | -0.180 | -0.360 | 0 | 0 | 0.640 | -0.360 | 0 |
| 1-1/4 | 11 | 2.309 | 1.479 | 41.910 | 40.431 | 38.952 | 0 | 0.18 | -0.180 | -0.360 | 0 | 0 | 0.640 | -0.360 | 0 |
| 1-1/2 | 11 | 2.309 | 1.479 | 47.803 | 46.324 | 44.845 | 0 | 0.18 | -0.180 | -0.360 | 0 | 0 | 0.640 | -0.360 | 0 |
| 1-3/4 | 11 | 2.309 | 1.479 | 53.746 | 52.267 | 50.788 | 0 | 0.18 | -0.180 | -0.360 | 0 | 0 | 0.640 | -0.360 | 0 |
| 2 | 11 | 2.309 | 1.479 | 59.614 | 58.135 | 56.656 | 0 | 0.18 | -0.180 | -0.360 | 0 | 0 | 0.640 | -0.360 | 0 |
| 2-1/4 | 11 | 2.309 | 1.479 | 65.710 | 64.231 | 62.752 | 0 | 0.217 | -0.217 | -0.434 | 0 | 0 | 0.640 | -0.434 | 0 |
| 2-1/2 | 11 | 2.309 | 1.479 | 75.184 | 73.705 | 72.226 | 0 | 0.217 | -0.217 | -0.434 | 0 | 0 | 0.640 | -0.434 | 0 |
| 2-3/4 | 11 | 2.309 | 1.479 | 81.534 | 80.055 | 78.576 | 0 | 0.217 | -0.217 | -0.434 | 0 | 0 | 0.640 | -0.434 | 0 |
| 3 | 11 | 2.309 | 1.479 | 87.884 | 86.405 | 84.926 | 0 | 0.217 | -0.217 | -0.434 | 0 | 0 | 0.640 | -0.434 | 0 |
| 3-1/2 | 11 | 2.309 | 1.479 | 100.330 | 98.851 | 97.372 | 0 | 0.217 | -0.217 | -0.434 | 0 | 0 | 0.640 | -0.434 | 0 |
| 4 | 11 | 2.309 | 1.479 | 113.030 | 111.551 | 110.072 | 0 | 0.217 | -0.217 | -0.434 | 0 | 0 | 0.640 | -0.434 | 0 |
| 规格别称 | 公称通径 | DIM | 外螺纹外径 | 内螺纹内径 | 适配管外径 | 适配管内径 |
| M5 | 4 | 2.5 | ||||
| 1分 | DN6 | 1/8 | 9.7MM | 8.6MM | 6 | 4 |
| 2分 | DN8 | 1/4 | 13.1MM | 11.5MM | 8 | 5 |
| 3分 | DN10 | 3/8 | 16.6MM | 15MM | 10 | 6.5 |
| 4分 | DN15 | 1/2 | 20.9MM | 18.6MM | 12 | 8 |
| 6分 | DN20 | 3/4 | 26. 4MM | 24.1MM | 14 | 10 |
| 1寸 | DN25 | 1" | 33.2MM | 30.3MM | 16 | 12 |
| 1．2寸 | DN32 | 1"1/4 | 41.9MM | 39MM | ||
| 1．5寸 | DN40 | 1"1/2 | 47.8MM | 44.8MM | ||
| 2寸 | DN50 | 2 | 59.6MM | 56.6MM | ||
| 2．5寸 | DN65 | 2"1/2 | 75.1MM | 72.2MM | ||
| 3寸 | DN80 | 3" | 87.9MM | 85MM | ||
| 4寸 | DN100 | 113MM | 110MM |

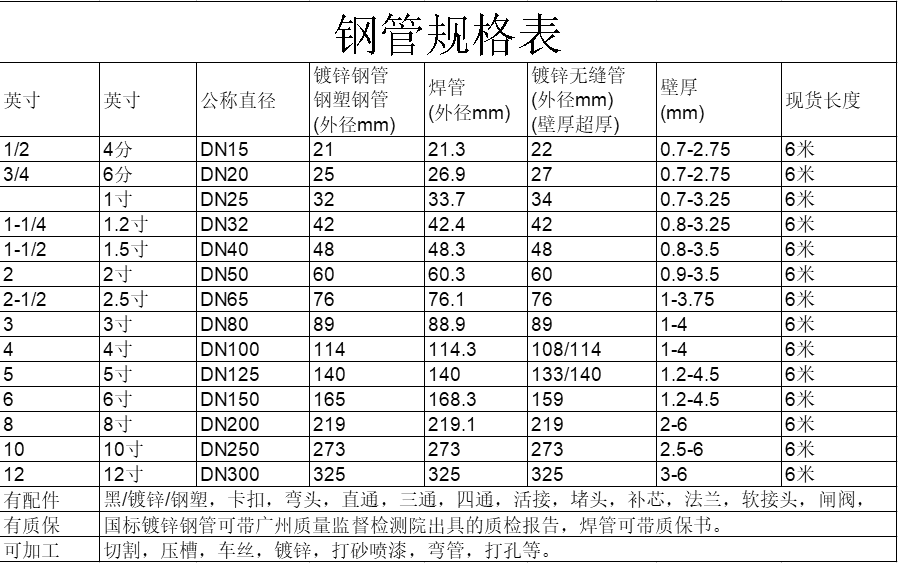

| 规格 |
外径 mm |
壁厚 mm |
最小壁厚 mm |
焊管(6米定尺) | 镀锌管 | |||
| 公称内径 | 英寸 | 俗称 | 米重kg | 根重kg | 米重kg | |||
| DN15 | 1/2 | 4分 | 21.3 | 2.8 | 2.45 | 1.28 | 7.68 | 1.357 |
| DN20 | 3/4 | 6分 | 26.9 | 2.8 | 2.45 | 1.66 | 9.96 | 1.76 |
| DN25 | 1 | 1寸 | 33.7 | 3.2 | 2.8 | 2.41 | 14.46 | 2.554 |
| DN32 | 1.25 | 1寸二 | 42.4 | 3.5 | 3.06 | 3.36 | 20.16 | 3.56 |
| DN40 | 1.5 | 1寸半 | 48.3 | 3.5 | 3.06 | 3.87 | 23.22 | 4.10 |
| DN50 | 2 | 2寸 | 60.3 | 3.8 | 3.325 | 5.29 | 31.74 | 5.607 |
| DN65 | 2.5 | 2寸半 | 76.1 | 4.0 | 3.5 | 7.11 | 42.66 | 7.536 |
| DN80 | 3 | 3寸 | 88.9 | 4.0 | \ | 8.38 | 50.28 | 8.88 |
| DN100 | 4 | 4寸 | 114.3 | 4.0 | \ | 10.88 | 65.28 | 11.53 |
| DN125 | 5 | 5寸 | 140 | 4.5 | \ | 15.04 | 90.24 | 15.942 |
| DN150 | 6 | 6寸 | 168.3 | 4.5 | \ | 18.18 | 109.08 | 19.27 |
| DN200 | 8 | 8寸 | 219.1 | 6.5 | \ | 31.53 | 189.18 | 36.12 |

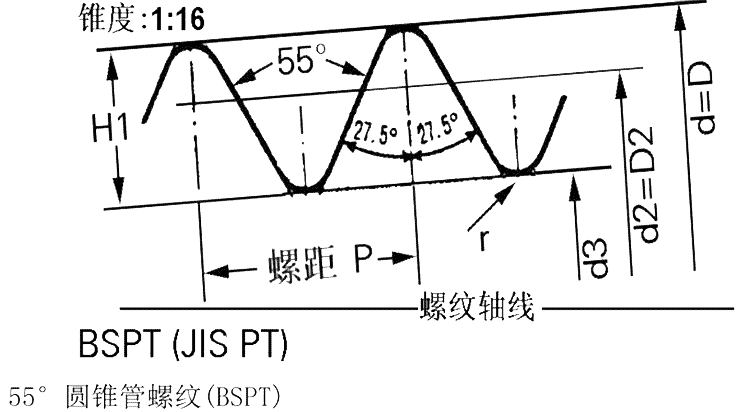

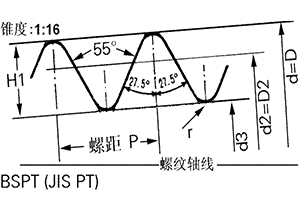

55度圆锥度规格表
|
螺纹 代号 |
基本 尺寸 (英 |
大径 mm d=D |
螺距 mm p |
每英寸 牙数 t |
中径 mm d2=D2 |
小径 外螺纹 d3 |
牙型 高度 H1 |
圆弧 尺寸 r |
| R1/16 | 1/16" | 7.723 | 0.907 | 28 | 7.142 | 6.561 | 0.581 | 0.125 |
| R1/8 | 1/8" | 9.728 | 0.907 | 28 | 9.147 | 8.566 | 0.581 | 0.125 |
| R1/4 | 1/4" | 13.157 | 1.337 | 19 | 12.301 | 11.445 | 0.856 | 0.184 |
| R3/8 | 3/8" | 16.662 | 1.337 | 19 | 15.806 | 14.95 | 0.856 | 0.184 |
| R1/2 | 1/2" | 20.955 | 1.814 | 14 | 19.793 | 18.631 | 1.162 | 0.249 |
| R3/4 | 3/4" | 26.441 | 1.814 | 14 | 25.279 | 24.117 | 1.162 | 0.249 |
| R1 | 1" | 33.249 | 2.309 | 11 | 31.77 | 30.291 | 1.479 | 0.317 |
| R11/4 | 11/4" | 41.91 | 2.309 | 11 | 40.431 | 38.952 | 1.479 | 0.317 |
| R11/2 | 11/2" | 47.803 | 2.309 | 11 | 46.324 | 44.845 | 1.479 | 0.317 |
| R2 | 2" | 59.614 | 2.309 | 11 | 58.135 | 56.656 | 1.479 | 0.317 |
| R21/2 | 21/2" | 75.184 | 2.309 | 11 | 73.705 | 72.226 | 1.479 | 0.317 |
| R3 | 3" | 87.884 | 2.309 | 11 | 86.405 | 84.926 | 1.479 | 0.317 |
| R4 | 4" | 113.03 | 2.309 | 11 | 111.551 | 110.072 | 1.479 | 0.317 |
| R5 | 5" | 138.43 | 2.309 | 11 | 136.951 | 135.472 | 1.479 | 0.317 |
| R6 | 6" | 163.83 | 2.309 | 11 | 162.351 | 160.872 | 1.479 | 0.317 |

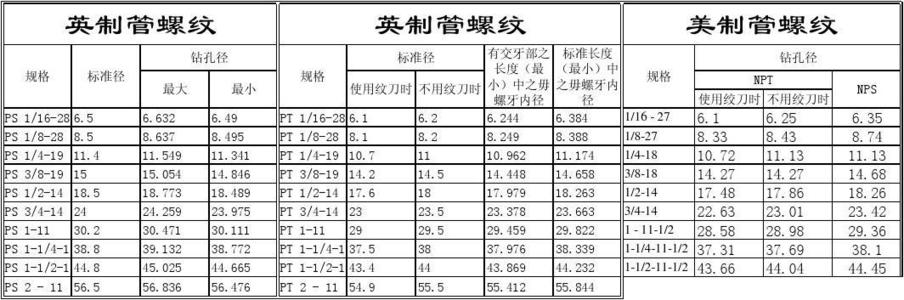

NPT、PT、R、G螺纹标准尺寸表,管螺纹标准尺寸表,锥度管螺纹对照表规格表如下：

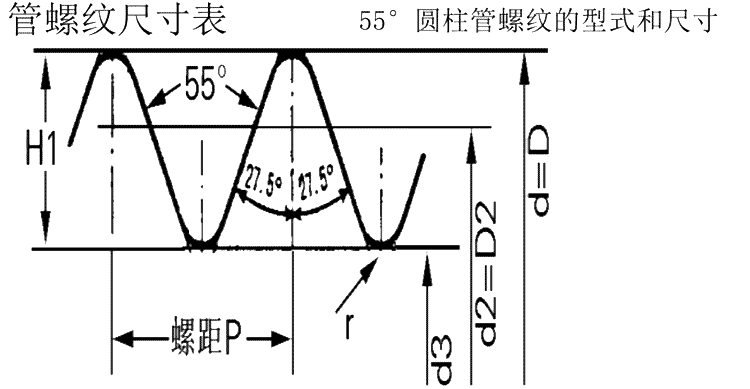

| British Pipe Thread(惠氏管螺纹)--圆柱(BSPP/BSPF) | ||||||||
| 螺纹代号 | 基本尺寸 |
大径 mm d=D |
螺距 mm D |
每英寸牙数 tpi |
中径 mm d2=D2 |
小径 外螺纹 d3 |
牙型高度 H1 |
底孔尺寸 mm |
| G 1/8 | 1/8" | 9.728 | 0.907 | 28 | 9.147 | 8.566 | 0.581 | 8.7 |
| G 1/4 | 1/4" | 13.157 | 1.337 | 19 | 12.301 | 11.445 | 0.856 | 11.6 |
| G 3/8 | 3/8" | 16.662 | 1.337 | 19 | 15.806 | 14.95 | 0.856 | 15 |
| G 1/2 | 1/2" | 20.955 | 1.814 | 14 | 19.793 | 18.631 | 1.162 | 19 |
| G 5/8 | 5/8" | 22.911 | 1.814 | 14 | 21.749 | 20.587 | 1.162 | 20.75 |
| G 3/4 | 3/4” | 26.441 | 1.814 | 14 | 25.279 | 24.117 | 1.162 | 24.5 |
| G 7/8 | 7/8" | 30.201 | 1.814 | 14 | 29.039 | 27.877 | 1.162 | 28 |
| G 1 | 1" | 33.249 | 2.309 | 11 | 31.77 | 30.291 | 1.479 | 30.5 |
| G 11/8 | 11/8" | 37.897 | 2.309 | 11 | 36.418 | 34.939 | 1.479 | 35 |
| G 11/4 | 11/4" | 41.91 | 2.309 | 11 | 40.431 | 38.952 | 1.479 | 39.5 |
| G 13/8 | 13/8' | 44.323 | 2.309 | 11 | 42.844 | 41.365 | 1.479 | 41.5 |
| G 11/2 | 11/2" | 47.803 | 2.309 | 11 | 46.324 | 44.845 | 1.479 | 45 |
| G 13/4 | 13/4" | 53.746 | 2.309 | 11 | 52.267 | 50.788 | 1.479 | 51 |
| G 2 | 2" | 59.614 | 2.309 | 11 | 58.135 | 56.656 | 1.479 | 57 |
| G 21/4 | 21/4" | 65.71 | 2.309 | 11 | 64.231 | 62.752 | 1.479 | 63 |
| G 21/2 | 21/2" | 75.184 | 2.309 | 11 | 73.705 | 72.226 | 1.479 | 72.5 |
| G 23/4 | 23/4" | 81.534 | 2.309 | 11 | 80.055 | 78.576 | 1.479 | 79 |
管螺纹标准来源于英制惠氏螺纹,是衡量管螺纹大小的基本尺寸。通常按1/16锥度关系,惠氏螺纹的径向直径公差转化为英制密封管螺纹的轴向牙数公差。并且有55度管螺纹：主要用来进行管道的连接，使其内外螺纹的配合紧密，有直管和锥管两种。常见的管螺纹主要包括以下几种：NPT、PT、G等。
1.英制管螺纹接头（55°）包括：一般密封管螺纹（R），非密封管螺纹（G），韩国日本的旧英制管螺纹（PT、PF）.
英制螺纹是螺纹尺寸用英制标注，按外形分圆柱、圆锥两种；按牙型角分55°、60°两种。螺纹中的1/4、1/2、1/8 标记是指螺纹尺寸的直径，单位是英寸。一英寸等于8分，1/4 英寸就是2分，如此类推。
螺纹标准有如下规格
NPT、PT、G都是管螺纹．
1.NPT螺纹是National (American) Pipe Thread的缩写，属于美国标准的60度锥管螺纹，用于北美地区．国家标准可查阅GB/T12716-1991。
2.PT螺纹是Pipe Thread的缩写，是55度密封圆锥管螺纹，属惠氏螺纹家族，多用于欧洲及英联邦国家,常用于水及煤气管行业，锥度规定为1:16．国家标准可查阅GB/T7306-2000
3.G螺纹是55度非螺纹密封管螺纹，属惠氏螺纹家族．标记为 G 代表圆柱螺纹．国家标准可查阅GB/T7307-2001
另外螺纹中的1/4、1/2、1/8 标记是指管子的通径，单位是英寸．行内人通常用分来称呼螺纹尺寸，一英寸等于8分，1/4 英寸就是2分，如此类推．
G好像就是管螺纹的统称(Guan)，55，60度的划分属于功能性的，俗称管圆。即螺纹由一圆柱面加工而成。
ZG俗称管锥，即螺纹由一圆锥面加工而成，一般的水管接头都是这样的
Rc表示圆锥内螺纹。
ZG表示锥管螺纹，3/4'表示英寸的标注,就是3/4寸圆锥管螺纹，《五金手册》上有。
现在的国标规定ZG 3/4〃螺纹大径是26.44毫米。可参考《公制、美制和英制螺纹标准手册 (第三版)》。
它的表示方法应该是：ZG 3/4〃。其中（〃）是英寸的代表符号。
一英寸等于8英分。3/4的来历是6/8=3/4。俗称6分。
同样ZG1/2〃螺纹大径≈21毫米。俗称4分。
ZG1〃螺纹大径≈33毫米。俗称1寸。
ZG1 1/2〃螺纹的管子内径≈48毫米。俗称1寸半。
锥管螺纹只用于液压系统连接；而管螺纹G3/4〃只用于水管连接。锥管螺纹与管螺纹极为相似，区别只在锥度上。注意区分管螺纹和普通螺纹的基本尺寸不同,DN是公称直径。
新旧螺纹标准
我国的管螺纹基本延用国际标准，采用英寸制。因为英国标准与美国标准斗法，所以国外标准分为了两种55度60度的。以前我国只是将管螺纹分两类：G和Z，一些工厂里仍然延用这种用法，将一些配管接头的孔标G或Z或ZG，如G1/2表示55度圆柱管螺纹，Z1/2或ZG1/2表示55度圆锥管螺纹，Z1/2(60度)或ZG1/2(60度)表示60度圆锥管螺纹。
现在的分法是55度非密封管螺纹为G，55密封管螺纹有两种：Rp圆柱内螺纹配圆锥外螺纹R1和Rc圆锥内螺纹配圆锥外螺纹R2，60度圆锥管螺纹即NPT管螺纹标为如NPT1/2。
测量方法：
1.螺纹夹角的测量
螺纹夹角也叫牙型角。螺纹夹角的测量可通过测量侧面角来实现，螺纹侧面角是螺纹侧面与螺纹轴线的垂直面之间的夹角。螺纹牙的近似轮廓在螺纹两侧直线段采样，对采样点进行直线最小二乘拟和。
2.螺距的测量
螺距是指螺纹上某一点至相邻螺纹牙上对应点之间的距离。测量时必须平行于螺纹轴线。
3.螺纹中径的测量
螺纹中径是中径线沿垂直于轴线距离，中径线是一个假想的线。
