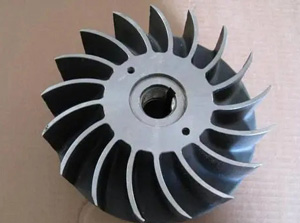

铸件最小允许壁厚 |
注：1．结构复杂的铸件及灰铸铁牌号较高时，选取偏大值。
2．特大型铸件的最小允许壁厚，还可适当增加。
| 铸型种类 | 铸件尺寸/mm | 最小允许壁厚/mm | |||||||
|---|---|---|---|---|---|---|---|---|---|
| 铸钢 | 灰铸铁 | 球墨铸铁 | 可锻铸铁 | 铝合金 | 镁合金 | 铜合金 | 高锰钢 | ||
| 砂型 | 200×200以下 | 6～8 | 5～6 | 6 | 4～5 | 3 | — | 3～5 | 20（最大壁厚不超过125） |
| 砂型 | 200×200～500×500 | 10～12 | 6～10 | 12 | 5～8 | 4 | 3 | 6～8 | 20（最大壁厚不超过125） |
| 砂型 | 500×500以上 | 18～25 | 15～20 | — | — | 5～7 | — | — | 20（最大壁厚不超过125） |
| 金属型 | 70×70以下 | 5 | 4 | — | 2.5～3.5 | 2～3 | — | 3 | 20（最大壁厚不超过125） |
| 金属型 | 70×70～150×150 | － | 5 | — | 3.5～4.5 | 4 | 2.5 | 4～5 | 20（最大壁厚不超过125） |
| 金属型 | 150×150以上 | 10 | 6 | — | — | 5 | — | 6～8 | 20（最大壁厚不超过125） |
灰铸铁件外壁、内壁和加强肋的厚度
| 铸件质量/kg | 铸件最大尺寸/mm | 外壁厚度/mm | 内壁厚度/mm | 肋条厚度/mm | 零件举例 |
|---|---|---|---|---|---|
| ＜5 | 300 | 7 | 6 | 5 | 盖、拔叉、轴套、端盖 |
| 6～10 | 500 | 8 | 7 | 5 | 挡板、支架、箱体、门、盖 |
| 11～60 | 750 | 10 | 8 | 6 | 箱体、电动机支架、溜板箱、托架 |
| 61～100 | 1250 | 12 | 10 | 8 | 箱体、液压缸体、溜板箱 |
| 101～500 | 1700 | 14 | 12 | 8 | 油盘、带轮、搪模架 |
| 501～800 | 2500 | 16 | 14 | 10 | 箱体、床身、盖、滑座 |
| 801～1200 | 3000 | 18 | 16 | 12 | 小立柱、床身、箱体、油盘 |
