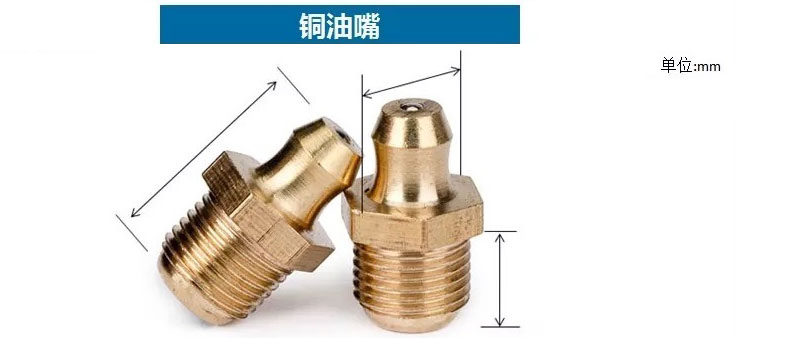

注油嘴标准 |
|
螺纹直径x螺距 |
头部角度 |
螺纹长度 |
六角对边 |
总高度 |
|
M6X1 |
中直 |
5.2 |
7.2 |
12.7 |
|
M8X1 |
中直 |
5.4 |
9 |
13.6 |
|
M10X1 |
中直 |
7.1 |
10.8 |
16.7 |
|
M12X1 |
中直 |
7.4 |
11.8 |
17.1 |
|
M6X1 |
45度 |
5.5 |
9 |
17.9 |
|
M8X1 |
45度 |
5.9 |
9.1 |
19.5 |
|
M10X1 |
45度 |
6.6 |
10.5 |
20.6 |
|
M6X1 |
90度 |
4.5 |
9 |
16.5 |
|
M8X1 |
90度 |
5.7 |
9.1 |
16.4 |
|
M10X1 |
90度 |
5.8 |
10.5 |
16.5 |
