    紧固件

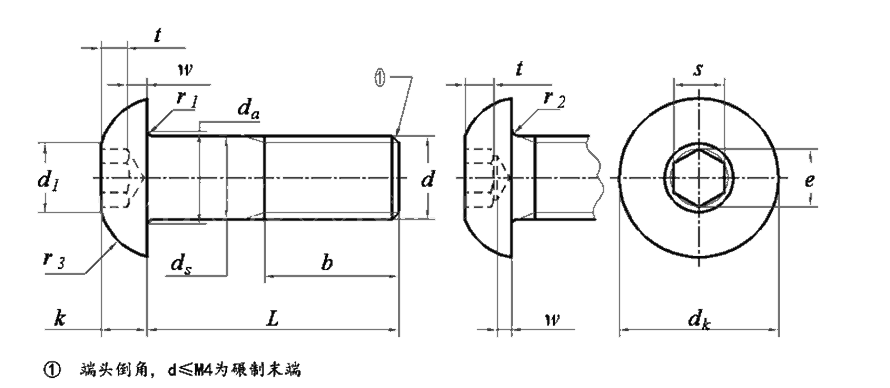

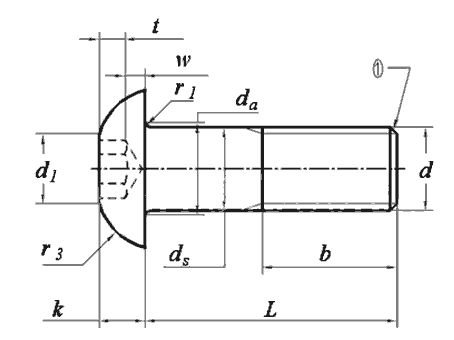

    内六角平圆头螺钉 GB/T70.2-2015

    内六角平圆头螺钉 GB/T70.2-2015

    标记示例：
    螺纹规格d＝M12、公称长度l＝40mm、性能等级为12.9级、表面氧化的A级内六角平圆头螺钉的标记：
    螺钉　　GB/T 70.2　M12×40

    更新时间：2025-10-14 16:54  点击次数：

    螺纹尺寸d M3 M4 M5 M6 M8 M10 M12 M16
    P 螺距 0.5 0.7 0.8 1 1.25 1.5 1.75 2
    b ≈ 18 20 22 24 28 32 36 44
    da 最大值 3.6 4.7 5.7 6.8 9.2 11.2 13.7 17.7
    dk 最大值 5.7 7.6 9.5 10.5 14 17.5 21 28
    最小值 5.4 7.24 9.14 10.07 13.57 17.07 20.48 27.48
    d1 ≈ 2.6 3.8 5 6 7.7 10 12 16
    ds 最大值 3 4 5 6 8 10 12 16
    最小值 2.86 3.82 4.82 5.82 7.78 9.78 11.73 15.73
    e ① 最小值 2.303 2.873 3.443 4.583 5.723 6.863 9.149 11.429
    k 最大值 1.65 2.2 2.75 3.3 4.4 5.5 6.6 8.8
    最小值 1.4 1.95 2.5 3 4.1 5.2 6.24 8.44
    r1 最小值 0.1 0.2 0.2 0.25 0.4 0.4 0.6 0.6
    r2 最小值 0.3 0.4 0.45 0.5 0.7 0.7 1.1 1.1
    r3 最大值 3.7 4.6 5.75 6.15 7.95 9.8 11.2 15.3
    最小值 3.3 4.2 5.25 5.65 7.45 9.2 10.5 14.5
    s ① 公称 2 2.5 3 4 5 6 8 10
    最大值 2.08 2.58 3.08 4.095 5.14 6.14 8.175 10.175
    最小值 2.02 2.52 3.02 4.02 5.02 6.02 8.025 10.025
    t 最小值 1.04 1.3 1.56 2.08 2.6 3.12 4.16 5.2
    w 最小值 0.2 0.3 0.38 0.74 1.05 1.45 1.63 2.25
    最小拉
    力载荷
    (N)    		 7.8级 2810 4910 7950 11200 20400 32400 47200 87900
    8.8级② 3220 5620 9080 12900 23400 37100 53900 100000
    10.9级② 4180 7300 11800 16700 30500 48200 70200 130000
    12.9级② 4910 8560 13800 19600 35700 56600 82400 154000
