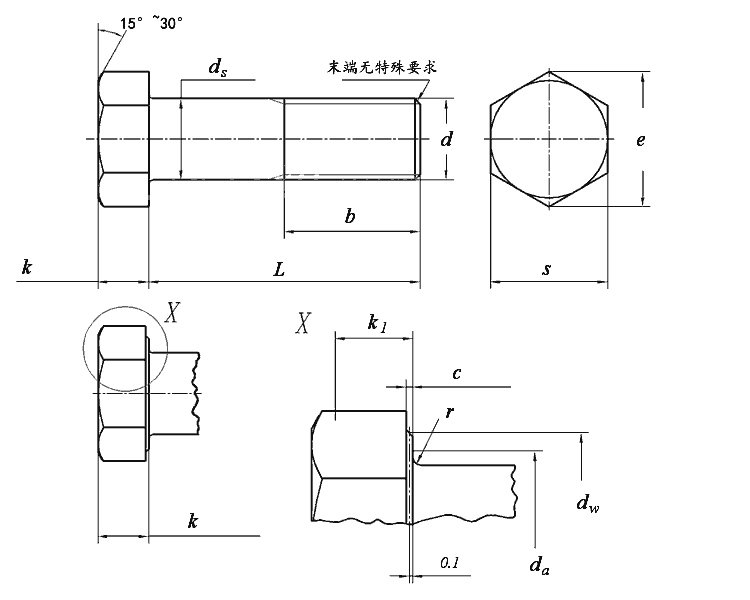

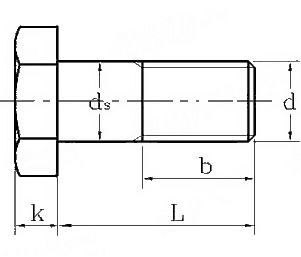

C级六角头螺栓 GB /T 5780 - 2016

标记示例：
螺纹规格d＝M12、公称长度l＝80mm、性能等级为4.8级、不经表面处理、产品等级为C级的六角头螺栓的标记：
螺栓　　GB/T 5780　M12×80

更新时间：2020-09-26 14:47 点击次数：

螺纹规格	P	b			c	da	ds		dw	e	k			k1	r	s
螺纹规格	螺距	L≤125	125＜L≤200	L＞200	最大值	最大值	最大值	最小值	最小值	最小值	公称	最大值	最小值	最小值	最小值	最大值=公称	最小值
M5	0.8	16	22	35	0.5	6	5.48	4.52	6.74	8.63	3.5	3.875	3.125	2.19	0.2	8	7.64
M6	1	18	24	37	0.5	7.2	6.48	5.52	8.74	10.89	4	4.375	3.625	2.54	0.25	10	9.64
M8	1.25	22	28	41	0.6	10.2	8.58	7.42	11.47	14.2	5.3	5.675	4.925	3.45	0.4	13	12.57
M10	1.5	26	32	45	0.6	12.2	10.58	9.42	14.47	17.59	6.4	6.85	5.95	4.17	0.4	16	15.57
M12	1.75	30	36	49	0.6	14.7	12.7	11.3	16.47	19.85	7.5	7.95	7.05	4.94	0.6	18	17.57
(M14)	2	34	40	53	0.6	16.7	14.7	13.3	19.15	22.78	8.8	9.25	8.35	5.85	0.6	21	20.16
M16	2	38	44	57	0.8	18.7	16.7	15.3	22	26.17	10	10.75	9.25	6.48	0.6	24	23.16
(M18)	2.5	42	48	61	0.8	21.2	18.7	17.3	24.85	29.56	11.5	12.4	10.6	7.42	0.6	27	26.16
M20	2.5	46	52	65	0.8	24.4	20.84	19.16	27.7	32.95	12.5	13.4	11.6	8.12	0.8	30	29.16
(M22)	2.5	50	56	69	0.8	26.4	22.84	21.16	31.35	37.29	14	14.9	13.1	9.17	0.8	34	33
M24	3	54	60	73	0.8	28.4	24.84	23.16	33.25	39.55	15	15.9	14.1	9.87	0.8	36	35
(M27)	3	60	66	79	0.8	32.4	27.84	26.16	38	45.2	17	17.9	16.1	11.27	1	41	40
M30	3.5	66	72	85	0.8	35.4	30.84	29.16	42.75	50.85	18.7	19.75	17.65	12.36	1	46	45
(M33)	3.5	-	78	91	0.8	38.4	34	32	46.55	55.37	21	22.05	19.95	13.97	1	50	49
M36	4	-	84	97	0.8	42.4	37	35	51.11	60.79	22.5	23.55	21.45	15.02	1	55	53.8
(M39)	4	-	90	103	1	45.4	40	38	55.86	66.44	25	26.05	23.95	16.77	1	60	58.8
M42	4.5	-	96	109	1	48.6	43	41	59.95	71.3	26	27.05	24.95	17.47	1.2	65	63.1
(M45)	4.5	-	102	115	1	52.6	46	44	64.7	76.95	28	29.05	26.95	18.87	1.2	70	68.1
M48	5	-	108	121	1	56.6	49	47	69.45	82.6	30	31.05	28.95	20.27	1.6	75	73.1
(M52)	5	-	116	129	1	62.6	53.2	50.8	74.2	88.25	33	34.25	31.75	22.23	1.6	80	78.1
M56	5.5	-	-	137	1	67	57.2	54.8	78.66	93.56	35	36.25	33.75	23.63	2	85	82.8
(M60)	5.5	-	-	145	1	71	61.2	58.8	83.41	99.21	38	39.25	36.75	25.73	2	90	87.8
M64	6	-	-	153	1	75	65.2	62.8	88.16	104.86	40	41.25	38.75	27.13	2	95	92.8
