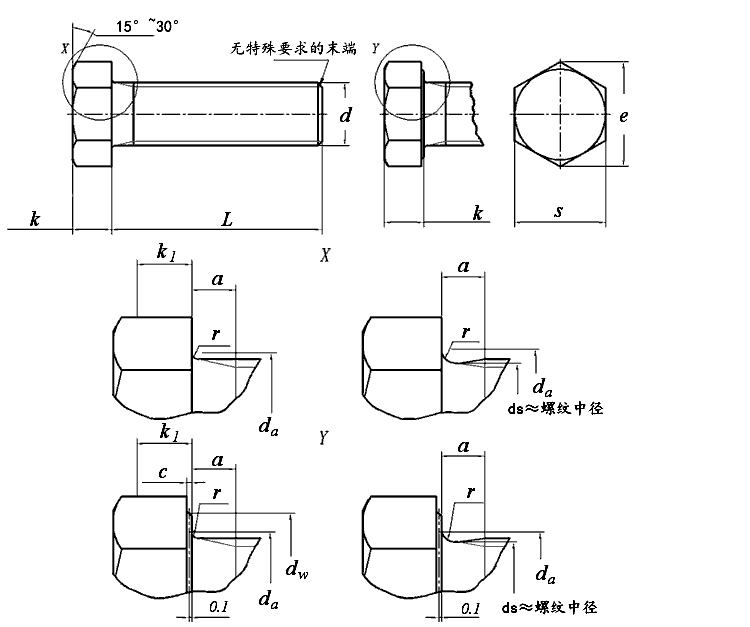

C级全螺纹六角头螺栓 GB /T 5781 - 2016

C级全螺纹六角头螺栓 GB /T 5781 - 2016

标记示例：
螺纹规格d＝M12、公称长度l＝80mm、性能等级为4.8级、不经表面处理、全螺纹、产品等级为C级的六角头螺栓的标记：
螺栓　　GB/T 5781　M12×80

更新时间：2020-09-26 14:48  点击次数：

螺纹规格 P a c da dw e k k1 r s
螺距 最大值 最小值 最大值 最大值 最小值 最小值 公称 最大值 最小值 最小值 最小值 最大值
=公称		 最小值
M5 0.8 2.4 0.8 0.5 6 6.74 8.63 3.5 3.875 3.125 2.19 0.2 8 7.64
M6 1 3 1 0.5 7.2 8.74 10.89 4 4.375 3.625 2.54 0.25 10 9.64
M8 1.25 4 1.25 0.6 10.2 11.47 14.2 5.3 5.675 4.925 3.45 0.4 13 12.57
M10 1.5 4.5 1.5 0.6 12.2 14.47 17.59 6.4 6.85 5.95 4.17 0.4 16 15.57
M12 1.75 5.3 1.75 0.6 14.7 16.47 19.85 7.5 7.95 7.05 4.94 0.6 18 17.57
(M14) 2 6 2 0.6 16.7 19.15 22.78 8.8 9.25 8.35 5.85 0.6 21 20.16
M16 2 6 2 0.8 18.7 22 26.17 10 10.75 9.25 6.48 0.6 24 23.16
(M18) 2.5 7.5 2.5 0.8 21.2 24.85 29.56 11.5 12.4 10.6 7.42 0.6 27 26.16
M20 2.5 7.5 2.5 0.8 24.4 27.7 32.95 12.5 13.4 11.6 8.12 0.8 30 29.16
(M22) 2.5 7.5 2.5 0.8 26.4 31.35 37.29 14 14.9 13.1 9.17 0.8 34 33
M24 3 9 3 0.8 28.4 33.25 39.55 15 15.9 14.1 9.87 0.8 36 35
(M27) 3 9 3 0.8 32.4 38 45.2 17 17.9 16.1 11.27 1 41 40
M30 3.5 10.5 3.5 0.8 35.4 42.75 50.85 18.7 19.75 17.65 12.36 1 46 45
(M33) 3.5 10.5 3.5 0.8 38.4 46.55 55.37 21 22.05 19.95 13.97 1 50 49
M36 4 12 4 0.8 42.4 51.11 60.79 22.5 23.55 21.45 15.02 1 55 53.8
(M39) 4 12 4 1 45.4 55.86 66.44 25 26.05 23.95 16.77 1 60 58.8
M42 4.5 13.5 4.5 1 48.6 59.95 71.3 26 27.05 24.95 17.47 1.2 65 63.1
(M45) 4.5 13.5 4.5 1 52.6 64.7 76.95 28 29.05 26.95 18.87 1.2 70 68.1
M48 5 15 5 1 56.6 69.45 82.6 30 31.05 28.95 20.27 1.6 75 73.1
(M52) 5 15 5 1 62.6 74.2 88.25 33 34.25 31.75 22.23 1.6 80 78.1
M56 5.5 16.5 5.5 1 67 78.66 93.56 35 36.25 33.75 23.63 2 85 82.8
(M60) 5.5 16.5 5.5 1 71 83.41 99.21 38 39.25 36.75 25.73 2 90 87.8
M64 6 18 6 1 75 88.16 104.86 40 41.25 38.75 27.13 2 95 92.8
