圆螺母 GB 812 - 1988

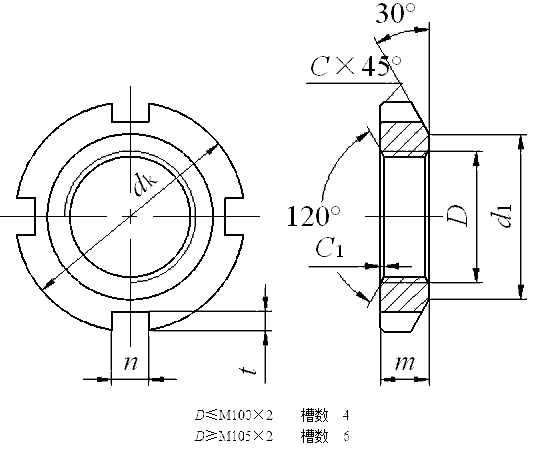

圆螺母 GB 812 - 1988

标记示例：
螺纹规格D＝M16×1.5、材料为45钢、槽或全部热处理后硬度HRC35~45、表面氧化的圆螺母的标记：
螺母　　GB 812　M16×1.5

更新时间：2020-10-05 17:31  点击次数：

螺纹
规格		 P dk k n t 千件重(钢制)≈kg
螺距 最大值 最小值 最大值 最小值
M10 1 22 8 4.3 4 2.6 2 16.82
M12 1.25 25 8 4.3 4 2.6 2 21.58
M14 1.5 28 8 4.3 4 2.6 2 26.82
M16 1.5 30 8 5.3 5 3.1 2.5 28.44
M18 1.5 32 8 5.3 5 3.1 2.5 31.19
M20 1.5 35 8 5.3 5 3.1 2.5 37.31
M22 1.5 38 10 5.3 5 3.1 2.5 54.91
M24 1.5 42 10 5.3 5 3.1 2.5 68.88
M25① 1.5 42 10 5.3 5 3.1 2.5 65.88
M27 1.5 45 10 5.3 5 3.1 2.5 75.49
M30 1.5 48 10 5.3 5 3.1 2.5 82.11
M33 1.5 52 10 6.3 6 3.6 3 93.32
M35① 1.5 52 10 6.3 6 3.6 3 84.99
M36 1.5 55 10 6.3 6 3.6 3 100.3
M39 1.5 58 10 6.3 6 3.6 3 107.3
M40① 1.5 58 10 6.3 6 3.6 3 102.5
M42 1.5 62 10 6.3 6 3.6 3 121.8
M45 1.5 68 10 6.3 6 3.6 3 153.6
M48 1.5 72 12 8.36 8 4.25 3.5 201.2
M50① 1.5 72 12 8.36 8 4.25 3.5 186.8
M52 1.5 78 12 8.36 8 4.25 3.5 238
M55 2 78 12 8.36 8 4.25 3.5 214.4
M56 2 85 12 8.36 8 4.25 3.5 290.1
M60 2 90 12 8.36 8 4.25 3.5 320.3
M64 2 95 12 8.36 8 4.25 3.5 351.9
M65① 2 95 12 8.36 8 4.25 3.5 342.4
M68 2 100 12 10.36 10 4.75 4 380.2
M72 2 105 15 10.36 10 4.75 4 518
M75① 2 105 15 10.36 10 4.75 4 477.5
M76 2 110 15 10.36 10 4.75 4 562.4
M80 2 115 15 10.36 10 4.75 4 608.4
M85 2 120 15 10.36 10 4.75 4 640.6
M90 2 125 18 12.43 12 5.75 5 796.1
M95 2 130 18 12.43 12 5.75 5 834.7
M100 2 135 18 12.43 12 5.75 5 873.3
M105 2 140 18 12.43 12 5.75 5 895
M110 2 150 18 14.43 14 6.75 6 1076
M115 2 155 22 14.43 14 6.75 6 1369
M120 2 160 22 14.43 14 6.75 6 1423
M125 2 165 22 14.43 14 6.75 6 1477
M130 2 170 22 14.43 14 6.75 6 1531
M140 2 180 26 14.43 14 6.75 6 1937
M150 2 200 26 16.43 16 7.9 7 2651
M160 3 210 26 16.43 16 7.9 7 2810
M170 3 220 26 16.43 16 7.9 7 2970
M180 3 230 30 16.43 16 7.9 7 3610
M190 3 240 30 16.43 16 7.9 7 3794
M200 3 250 30 16.43 16 7.9 7 3978
